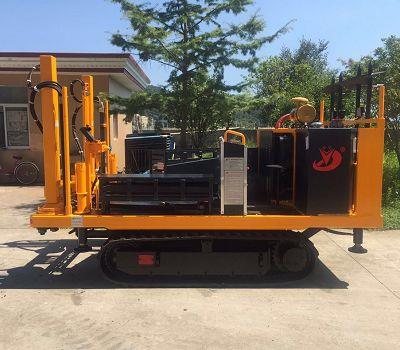

Technická špecifikácia pre DYLC-20 Pásové zariadenie CPT

Popis:

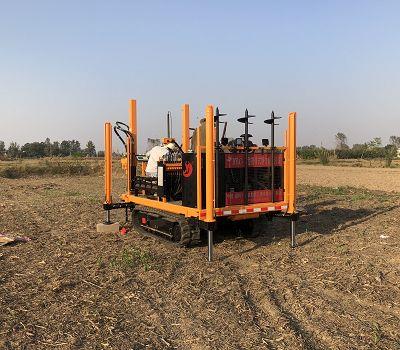

DYLC-20 Pásový CPT má najvyššiu kvalitu plného hydraulického inžinierstva pásového podvozku, ktorý motor a hydraulické ventily diely a ďalšie komponenty sú od slávnych podnikov v tuzemsku iv zahraničí, aby zabezpečili stabilný a spoľahlivý výkon zariadenia a včasné po-predajný servis. Zdokonalená hydraulická technológia s použitím kombinovaného viaccestného spätného ventilu s deleným typom má také dobré vlastnosti, ako kompaktná konštrukcia, malá veľkosť, pohodlná inštalácia a údržba, nízka tlaková strata, dobré preťažovacie vlastnosti prepadového ventilu. Silná priechodnosť môže vykonávať operácie prieniku kužeľa v drsných prostrediach, ako sú pláže, riečne pláže, piesok, sneh, ľadové cesty, ryžové polia a bahnité plochy.

Toto zariadenie môže byť použité viac ako jeden stroj. Nie je to len ideálne zariadenie na testovanie prieniku kužeľa. S príslušenstvom sa dá rozšíriť na in-situ test pôdy, ako je CPTU, PMT, DMT, V ST, WVT.

Max funkcia: otočné plné hydraulické samohybné kotvenie.

Je to prvá, ktorá konfiguruje s rotačným plným hydraulickým samohybným kotvením (patent č .: 2012200081488.1) a jadrom a vrtákom na nosenie na spevnenom povrchu vozovky, ako je hlinka (patent č .: 201220081492.8). Samoobslužné zariadenie (číslo patentu: 201220382939.5) je účinné a odolné, jednoduché, pohodlné a rýchle.

Hlavná technická špecifikácia:

Podvozok: Kompletný pásový podvozok hydraulickej techniky

Pohon podvozku: Originálne dovezené hydraulické cestovné motory (medzinárodné spoločné použitie)

Špecifikácie podvozku: Inžinierske gumové podvozky.

Motor: štvorvalcové chladenie vodou naftového motora

Objem nádrže na naftu (L): 49

Menovitý výkon - rýchlosť: 37KW-2300r / min

CPT Hydraulické zariadenie valca: Menovitá sila prieniku 100 ~ 200KN, Menovitá ťažná sila 130 ~ 230KN, zdvih 550 mm alebo 1150 mm pre rýchle zdvíhanie a priame puzdro

Tvar sondy: Mechanický držiak sondy alebo zásuvný modul

Kotvenie: Zariadenie na ukotvenie zariadenia s dvojitou silou cpt

Vyklápací vozík a horizontálny tvar: 4 hydraulické nohy, 1500 mm spôsob ovládania zdvihu je voliteľný.

Veľkosť dopravného profilu: 3800 × 1800 × 2350 (L × Š × H） mm

Hmotnosť: 5.2T

Forma chladenia hydraulickým olejom: Vzduchom chladený

Objem hydraulickej nádrže (L): 170

Rýchlosť: ~ 4 （km / h)

Šikmosť chôdze: ≤30 °

Teplota pracovného prostredia: –25 ° C -45 ° C

Forma uzemňovacej kotvy: kotva s jednou alebo viacerými krídlami

Priemer kotvy (mm): 300 - 400 mm

Zodpovedajúca sonda: 10 cm ² alebo 15 cm ² jednovrstvového a dvojitého mostíkového kužeľa, elektrická lopatková sonda, pórová vodotesná hlava (všetci európski a americkí výrobcovia sa môžu zhodovať).

Meracie prístroje: Automatická akvizícia údajov o penetrácii kužeľov (všetky európske a americké medzinárodné spoločnosti sa môžu zhodovať).

Špecifikácie sondy (mm): integrovaná vysoko odolná sonda bez spojov Φ32 ~ Φ42 (voliteľné).
